Membangun Network

Laporan Membangun Network

Alat :

Ø Crimping tool



Ø LAN Tester



Bahan :

Ø Laptop/PC 16 Unit



Ø 3 buah switch HUB



Ø 18 pasang konektor RJ45 (16 pasang kabel straight dan 2 pasang kabel crossover)

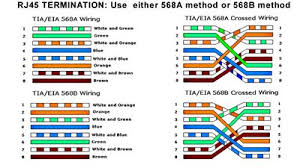

Susunan warna kabel :

Straight	Crossover
OP	HP
O	H
HP	OP
B	B
BP	BP
H	O
CP	CP
C	C

Langkah kerja :

Ø Kupas masing-masing pelindung ujung kabel agar kabel-kabel yang ada dalam pelindung terbuka,kemudian urutkan kabel-kabel tersebut agar menjadi kabel straight ataupun crossover sesuai dengan urutan. Gunakan crimping tool untuk mengunci ujung kabel dalam konektur.

Ø Setelah itu dibuat  2 kabel straight dan 16 kabel crossover dengan menggunakan criming tool

Ø Kemudian test jenis kabel tersebut dengan menggunakan LAN Taster, apabila urutan lampu yang menyala sama berarti kabel straight dan apabila berbeda berarti kabel crossover.

Ø Kemudian hubungkan semua kabel itu pada switch HUB,dari switch HUB pertama,ke switch kedua lalu ke switch ketiga dengan kabel crossover sampai semua kabel terhubung.

Ø Setelah itu hubungkan dari 16 Laptop/PC diantara ketiga switch HUB dengan menggunakan kabel straight.

Ø Setelah terhubung lalu :

·        Klik star

·        Klik Control Panel

·        Klik Network and sharing center

·        Change adapter

·        Klik kanan pada LAN pilih propeties

·        Pilih IP Versi 4

Ø Kemudian isi IP adress                  : 192.168.1.2 sampai 17

                     Subnet mask            : 255.255.255.0
                     Default gateway      : 192.168.1.1

Ø Test IP adress dengan Comand prompt ketik IP CONFIG maka akan muncul IP adress kita, setelah itu ketik PING IP ADRESS LAPTOP LAN, apabila REPLY from maka sukses

Ø Kemudian buka :

·        Control Panel

·        System Security

·        Windows Firewall

·        Turn Windows Firewall on or off

·        Turn off windows firewall

Ø Buka lagi :

·        Control Panel

·        Network and Internet

·        Network and Sharing center

·        Change advance sharing or network discovery, on file and printer sharing ,and public folder sharing.

Ø Lakukan sharing DVD masukan DVD room :

·        Klik kanan pada DVD RW driver

·        Share with

·        Advance sharing

·        Beri tanda cheklist pada share disk folder

·        Berinama

·        Ok

Ø Komputer LAN bisa mengakses melalui :

·        Windows explorer

·        Network cari komputer yang dituju dan cari folder file data DVD dan kita bisa mengaksesnya
